Материнська плата є основою будь-якого комп'ютера, а чіпсет - її мозковим центром, який визначає функціональні можливості всієї системи. Якщо ви коли-небудь цікавились, чому одні комп'ютери підтримують більше пристроїв, мають кращу продуктивність або більше можливостей для розгону, відповідь часто криється саме в чіпсеті материнської плати.

У цій статті ми детально розглянемо, що таке чіпсет, яку роль він відіграє у функціонуванні комп'ютера, на які характеристики системи впливає, та як визначити модель чіпсета на вашій материнській платі. Розуміння цих аспектів допоможе вам зробити більш усвідомлений вибір при купівлі комп'ютерних комплектуючих або оновленні існуючої системи.

Що таке чіпсет материнської плати?

Чіпсет - це набір інтегрованих мікросхем, що забезпечують обмін даними між центральним процесором (CPU) та іншими компонентами комп'ютера: оперативною пам'яттю, накопичувачами, відеокартами та периферійними пристроями. Фактично, чіпсет виступає посередником, який координує роботу всіх частин системи. Рекомендуємо прочитати статтю що таке чіпсет на материнській платі https://top-keis.com.ua/shho-take-chipset-na-materynskij-plati/.

Історично чіпсет складався з двох основних компонентів:

  1. Північний міст (Northbridge) - керував швидкісними з'єднаннями між процесором, оперативною пам'яттю та графічним адаптером.
  2. Південний міст (Southbridge) - відповідав за повільніші з'єднання, такі як USB, SATA, аудіо, мережеві інтерфейси та інші периферійні пристрої.

У сучасних архітектурах, особливо від Intel та AMD, функції північного мосту здебільшого інтегровані безпосередньо в процесор, а на материнській платі залишається лише південний міст, який часто називають PCH (Platform Controller Hub) у системах Intel або FCH (Fusion Controller Hub) у платформах AMD.

На що впливає чіпсет материнської плати?

Чіпсет визначає велику кількість важливих параметрів комп'ютерної системи. Розглянемо основні з них:

1. Сумісність з процесорами

Один із найважливіших аспектів - чіпсет визначає, які саме процесори можуть працювати з даною материнською платою. Наприклад:

  • Для процесорів Intel 12-13 покоління потрібні чіпсети серії 600 або 700 (Z690, B660, H610, Z790 тощо).
  • Процесори AMD Ryzen 5000 серії працюють з чіпсетами X570, B550, A520.

При цьому, навіть у межах одного сокета можуть існувати обмеження сумісності між різними поколіннями процесорів та чіпсетів.

2. Підтримка розгону

Можливість розгону процесора та оперативної пам'яті напряму залежить від чіпсета:

  • Високопродуктивні чіпсети (як Z790 від Intel або X670 від AMD) надають повні можливості для розгону.
  • Середні за рівнем чіпсети (B760, B650) можуть мати обмежені можливості розгону.
  • Бюджетні чіпсети (H610, A520) зазвичай не підтримують розгін взагалі.

3. Кількість і тип інтерфейсів

Чіпсет визначає доступні на материнській платі інтерфейси:

  • Лінії PCIe - їх кількість, версія (PCIe 3.0, 4.0, 5.0) та розподіл між слотами.
  • Порти SATA - для підключення HDD та SSD накопичувачів.
  • Порти USB - їх кількість, версія (2.0, 3.2 Gen 1/2, 4.0) та швидкість передачі даних.
  • Підтримка NVMe - кількість слотів M.2 та їх швидкість.

4. Підтримка RAM

Чіпсет впливає на характеристики оперативної пам'яті, яку можна використовувати:

  • Максимальний об'єм RAM.
  • Підтримувані стандарти (DDR4, DDR5).
  • Максимальна частота роботи пам'яті.
  • Кількість каналів (dual-channel, quad-channel).

5. Додаткові технології

Чіпсет також визначає наявність та підтримку спеціальних технологій:

  • Multi-GPU (SLI, CrossFire).
  • RAID масиви для накопичувачів.
  • Віртуалізація.
  • Технології енергозбереження.
  • Інтегровані контролери (аудіо, мережеві, Wi-Fi, Bluetooth).

Основні виробники чіпсетів

Чіпсети Intel

Чіпсети Intel поділяються на кілька серій, які відповідають різним сегментам ринку:

  • Z-серія (Z790, Z690) - флагманські рішення з повною підтримкою розгону та максимальною функціональністю
  • H-серія (H770, H670) - середній рівень для збалансованих систем
  • B-серія (B760, B660) - оптимальний вибір для більшості користувачів
  • H-серія початкового рівня (H610) - бюджетні рішення з базовою функціональністю

Чіпсети AMD

AMD пропонує такі основні серії чіпсетів для процесорів Ryzen:

  • X-серія (X670E, X670, X570) - преміум-сегмент з розширеними можливостями
  • B-серія (B650, B550) - середній клас для звичайних користувачів
  • A-серія (A620, A520) - бюджетні рішення

Як визначити чіпсет на своїй материнській платі

Існує кілька способів дізнатися, який чіпсет використовується на вашій материнській платі.

Для Windows користувачів

  1. CPU-Z - безкоштовна утиліта, яка показує детальну інформацію про комп'ютер. Відкрийте вкладку "Mainboard", де буде вказана модель материнської плати та чіпсета.
  2. Системна інформація - натисніть Win+R, введіть msinfo32 та натисніть Enter. У розділі "Системна плата" ви знайдете всі необхідні дані.
  3. AIDA64 - потужний інструмент діагностики, який надає детальну інформацію про всі компоненти ПК.

Для Linux користувачів

  1. Відкрийте термінал і введіть команду sudo dmidecode -t baseboard.
  2. Або використовуйте lspci | grep -i --color 'host bridge'.

Для MacOS

  1. Натисніть на логотип Apple у верхньому лівому куті екрана.
  2. Виберіть "Про цей Mac" > "Системний звіт" > "Апаратне забезпечення".

2. Візуальне визначення

Якщо ви маєте фізичний доступ до материнської плати:

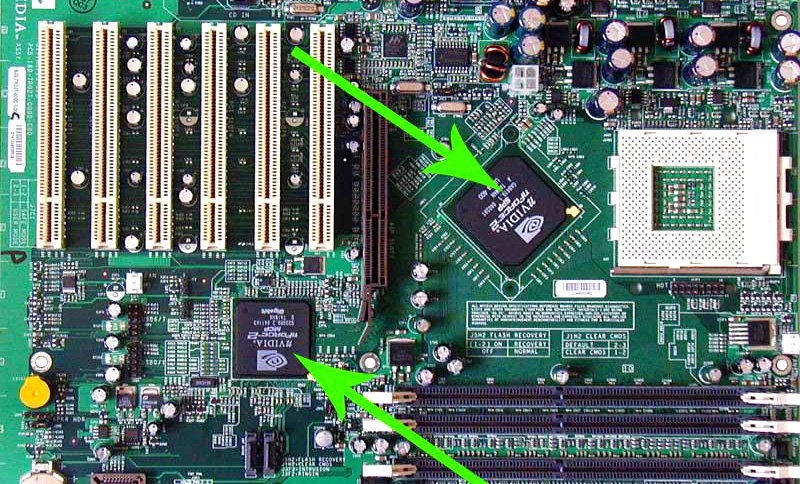

  1. Знайдіть великий чіп під радіатором (зазвичай біля процесорного сокета).
  2. На поверхні чіпа або біля нього часто вказана модель чіпсета.
  3. Зверніть увагу на маркування навколо процесорного сокета - там може бути вказана модель чіпсета.

3. За документацією

  1. Перевірте коробку від материнської плати або посібник користувача.
  2. Відвідайте сайт виробника материнської плати та знайдіть свою модель - у специфікаціях буде вказано чіпсет.
  3. Знайдіть маркування моделі на самій материнській платі, а потім пошукайте цю модель в інтернеті.

Як вибрати правильний чіпсет при купівлі материнської плати

При виборі чіпсета варто врахувати кілька факторів:

1. Бюджет

Чіпсети преміум-класу (Z790, X670E) коштують дорожче, але пропонують більше можливостей. Якщо у вас обмежений бюджет, зверніть увагу на чіпсети середнього класу (B760, B650), які забезпечують хороший баланс між функціональністю та ціною.

2. Процесор

  • Визначтеся з виробником (Intel або AMD) та конкретною моделлю процесора.
  • Перевірте, які чіпсети сумісні з обраним процесором.
  • Якщо плануєте розгін, обирайте чіпсети, які це підтримують (Z-серія для Intel, X-серія для AMD).

3. Вимоги до системи

  • Кількість накопичувачів і їх тип (SATA, NVMe).
  • Потреба в USB-портах високої швидкості.
  • Необхідність використання декількох відеокарт.
  • Плани щодо оновлення системи в майбутньому.

4. Додаткові функції

  • Вбудований Wi-Fi та Bluetooth.
  • Якісний звуковий кодек.
  • Підтримка RGB-підсвічування.
  • Додаткові функції BIOS/UEFI.

Висновок

Чіпсет материнської плати - це "нервова система" комп'ютера, яка визначає його можливості та обмеження. Розуміння функцій чіпсета та його впливу на загальну продуктивність допоможе вам зробити правильний вибір при складанні або оновленні комп'ютера.

При виборі материнської плати з певним чіпсетом варто враховувати не лише поточні потреби, але й можливості майбутнього апгрейду. Якщо ви плануєте користуватися комп'ютером тривалий час з можливістю оновлення компонентів, інвестиція в більш функціональний чіпсет може виявитися виправданою в довгостроковій перспективі.

І пам'ятайте, що ідеальний вибір - це завжди компроміс між вашими потребами, бюджетом та доступними на ринку рішеннями. Чіпсет, який ідеально підходить для ігрового ПК, може бути надлишковим для офісного комп'ютера або домашнього медіацентру.

Розуміння основних принципів роботи чіпсетів та їх характеристик дозволить вам зробити усвідомлений вибір і отримати оптимальне співвідношення ціни та функціональності при купівлі нової материнської плати.
